수동 힐러 제작 방법: 다이어그램 및 도면

감자 재배에는 상당한 면적의 토지가 할당되어 있습니다. 하지만 넓은 면적에서 큰 덩이줄기를 수확하는 것은 어려울 수 있습니다. 수동 감자 파종기는 모든 정원에서 없어서는 안 될 도구입니다. 감자 파종기를 사용하면 밭을 풀고 경작할 수 있어 덩이줄기에 산소 공급을 개선하고 측지 형성을 촉진합니다. 직접 만드는 것은 어렵지 않습니다. 중요한 것은 도표나 도면, 그리고 적절한 도구입니다.

힐러란 무엇이고 어떻게 작동하나요?

식물을 흙에 심는 것은 푸른 잎의 성장과 뿌리 발달을 촉진하는 문화적인 관행입니다. 이 과정은 여러 작물의 수확량을 증가시킵니다. 감자 흙 심는 기계는 흙을 풀어서 이랑을 만드는 토양 경운기입니다. 밭은 손으로 땅을 갈아 경작하기 때문에 괭이나 곡괭이로 채소밭을 가꾸는 힘든 작업을 덜어줍니다.

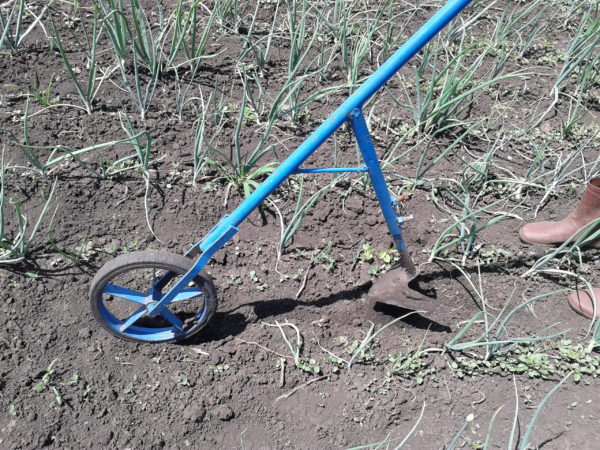

수동 힐러의 설계는 매우 간단합니다. 작업 부품과 견인 장치로 구성됩니다. 견인 장치는 원형 또는 사각형 강철 파이프로 만들어진 견고한 용접 부품입니다. 작업 부품은 토양을 파고 풀어서 옆으로 버리는 장치입니다. 이 과정을 통해 표토층이 제거되고, 식물 줄기에 융기가 형성됩니다.

수동 힐러의 유형

감자 경운 도구에는 디스크 경운과 쟁기(리스터) 두 가지 종류가 있습니다. 두 도구는 토양을 경운하는 방식이 다릅니다. 디스크 경운은 두 개의 판 모양 작업대를 회전시켜 이랑을 형성합니다. 밭은 양쪽에서 경운합니다. 쟁기 경운은 측면 주형판을 사용하여 토양을 쌓습니다.

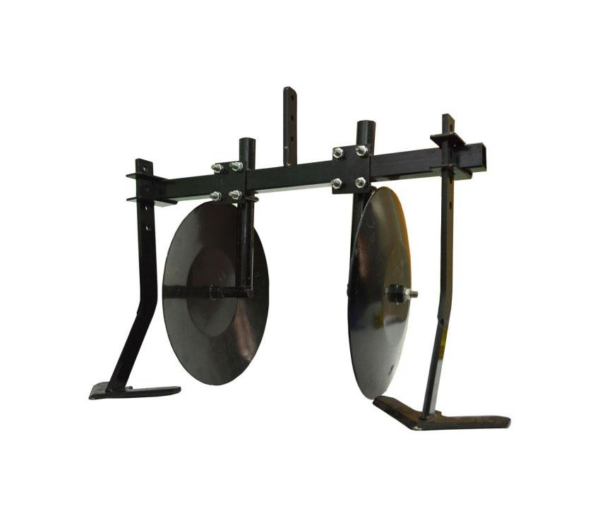

디스크

U자형 프레임에 디스크가 매달려 있습니다. 디스크는 수직축을 중심으로 회전하고 분리할 수 있도록 장착되어 있습니다. 이는 재배 깊이와 폭을 조절하는 데 필수적입니다. 작동 요소를 회전시켜 받음각을 변경하면 용마루 높이를 늘리거나 줄일 수 있습니다. 디스크를 옆으로 이동시키면 베드 폭을 조절할 수 있습니다.

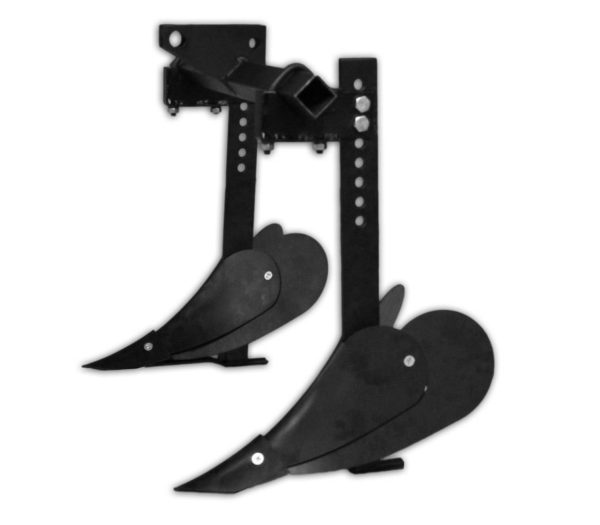

쟁기 형태로

이 유형은 농부들에게도 널리 사용됩니다. 작업 도구인 쟁기는 흙을 자르고 푸는 역할을 하며, 곡선형 측면 거푸집판은 흙을 옆으로 밀어냅니다. 전체 용접 설계로 작업 폭이 고정되어 있습니다(25~30cm). 슬라이딩 거푸집판이 있는 이랑은 제작이 더 복잡하지만 다양한 식재 방식에 사용할 수 있습니다. 경운 깊이는 지지대를 수직으로 움직여 조절합니다.

장점과 단점

직접 만든 감자 삽은 농부의 일을 더 쉽게 만들어 주지만, 경우에 따라서는 더 큰 피해를 입힐 수도 있습니다. 수공구를 사용할 때는 몇 가지 고려해야 할 사항이 있습니다.

표 1. 힐러 사용의 장단점.

힐링 장치 비교

기술 데이터 분석을 통해 농부는 자신의 밭을 경작하는 데 적합한 장비를 결정할 수 있습니다. 경운 장비에 대한 간략한 설명은 이러한 결정에 도움이 될 것입니다.

표 2. 흙갈이 도구 비교

디스크 힐러를 만드는 단계별 지침

수동 감자 디스크 힐러를 만들기 전에 필요한 도구를 준비해야 합니다. 앵글 그라인더, 드릴 또는 드릴링 머신, 용접기, 렌치 세트가 필요합니다. 또한 다양한 재료도 필요합니다.

표 3. 디스크 힐러를 준비하기 위한 공백 목록.

구조적으로 경운기 허브, 스트럿, 크로스바, 그리고 핸들이 있는 두 개의 디스크로 구성되어 있으며, 여러 단계로 제작됩니다.

1. 2mm 두께의 강판에서 직경 440mm의 디스크 두 개를 절단합니다. 모서리는 앵글 그라인더나 연마기를 사용하여 45° 각도로 연마합니다. 허브는 중앙에 용접합니다. 허브 장착 브래킷은 32 x 45mm 및 45 x 55mm 파이프(아래 참조, 직경 x 길이)로 제작합니다. 이를 위해 작은 허브를 큰 허브 중앙에 수직으로 용접합니다. 직경 45mm 파이프에 직경 12mm의 구멍을 뚫습니다. 볼트가 전체 길이에 걸쳐 자유롭게 조여질 수 있도록 너트를 용접합니다.
2. 랙이 제작되었습니다. 32 x 250mm 파이프로 만든 두 개의 크로스바를 30° 각도로 구부렸습니다. 45 x 55mm 부싱의 한쪽 끝은 맞대기 용접되고 다른 쪽 끝은 수직으로 용접되었습니다. 구멍을 뚫고 너트를 용접했습니다.
3. 손잡이는 얇은 파이프와 45 x 120mm 부싱으로 조립됩니다. 부싱에 두 개의 구멍을 뚫고 너트를 부착합니다. 파이프는 용접으로 연결됩니다.
4. 크로스보는 32 x 590mm 파이프로 제작되었습니다. Ø12mm 구멍이 50mm 간격으로 뚫려 있습니다.

용접이 완료되면 조립이 시작됩니다. 다음 단계는 특정 순서대로 수행해야 합니다.

1. 부식을 방지하기 위해 금속 표면에 페인트를 칠하고 건조시킵니다.
2. 크로스바는 핸들 부싱에 삽입되고 잠금 볼트로 고정됩니다.
3. 휠 허브는 스트럿에 고정되어 있습니다. 볼트는 허브의 구멍에 맞춰서 조여집니다.
4. 디스크가 달린 스트럿은 크로스바에 놓여지고 볼트로 고정됩니다.

수동 쟁기형 힐러를 만드는 방법

수동 리스터 감자 파종기를 만드는 데 필요한 도구 목록은 이전 목록과 동일합니다. 재료도 미리 구매해야 합니다.

표 4. 디스크 힐러를 만드는 데 필요한 블랭크 목록.

토양 경작용 리스터 부착물은 다음과 같은 구성 요소로 구성됩니다. 이중 블레이드 작업 요소, 랙, 전면 및 후면 핸들. 준비 단계:

1. 스탠드는 45 x 1000mm 파이프로 제작되었습니다. 중앙이 30° 각도로 구부러져 있습니다. 한쪽 면에 직경 12mm의 구멍 다섯 개가 50° 간격으로 뚫려 있습니다. 반대쪽에는 앞쪽 손잡이와 턴버클을 부착하기 위한 두 개의 귀가 용접되어 있습니다.
2. 뒤쪽 손잡이는 21 x 1000mm 파이프로 제작되었습니다. 양쪽으로 90° 각도로 구부러져 있으며, 가장자리에서 150mm 떨어져 있습니다. 32 x 700mm 파이프가 파이프 중간 끝에 용접되어 있으며, 50mm 간격으로 5개의 구멍이 뚫려 있습니다.
3. 앞쪽 핸들은 21 x 1700mm 튜브로 제작되었습니다. 중앙에서 45° 각도로 구부려 용접했습니다. 21 x 500mm 튜브가 연결 부위에 부착되어 있습니다. 턴버클 고리는 상단에 용접되어 있고, 턴버클 고리는 기둥에 장착하기 위해 끝에 용접되어 있습니다. 견인 스트랩용 브래킷은 측면 핸들에 부착되어 있습니다.
4. 작업 부품은 철판에서 절단됩니다. 이를 위해 블랭크의 윤곽을 금속에 따라 그린 후 연삭기로 자릅니다. 부품들은 수직 평면에서 부드럽게 곡선을 그리며 용접됩니다. 앞쪽 절삭날은 45° 각도로 날카롭게 연마되어 기둥에 용접됩니다.

작업이 완료되면 그라인더나 줄로 용접 부위를 청소하고, 녹과 스케일을 제거한 후, 부품에 도색을 합니다. 편의를 위해 손잡이는 전기 테이프로 감아 고정하고, 자전거용 고무 그립을 설치할 수 있습니다. 최종 조립은 다음과 같이 진행됩니다.

1. 앞쪽 손잡이를 랙의 구멍에 끼우고 볼트와 너트로 고정합니다.
2. 그들은 턴버클을 고정하고 있습니다.
3. 뒤쪽 손잡이를 고정하세요.
4. 벨트를 브래킷에 끼우고 길이를 조절합니다.

운영 팁

화단의 흙을 풀기 전에 잡초를 제거하세요. 잡초는 햇볕에 수분이 증발하는 것을 막기 위해 그대로 두거나 멀칭으로 사용할 수 있습니다. 잡초를 제거한 후 작업을 시작하세요. 감자를 제대로 언덕 모양으로 쌓는 방법원하는 베드 크기에 맞춰 장치를 조정해야 합니다. 이를 위해 디스크 장치의 커터 간격과 쟁기 장치의 깊이 각도를 설정해야 합니다. 깊이 각도는 턴버클을 돌려 조정합니다.

흙갈이기가 설치되면 식물이 없는 곳에서 시험 재배를 해보세요. 만족스러운 결과가 나오면 재배를 시작할 수 있습니다. 재배는 흐린 날이나 저녁에 하는 것이 가장 좋습니다. 이렇게 하면 토양 수분 손실을 최소화하고 노출된 괴경에 햇볕이 닿는 것을 방지할 수 있습니다. 첫 번째 흙갈이 과정에서 이랑이 충분하지 않으면 두 번째 흙갈이를 하세요. 재배 후 남은 딱딱한 흙껍질은 괭이나 곡괭이로 깨뜨립니다.

리뷰

블라디미르, 63세

수동 감자 디스크 힐러의 도면과 도표가 실린 오래된 잡지를 발견했습니다. 그 장치는 매우 간단하고 만들기 쉬웠습니다. 하지만 먼저 철물점에서 필요한 재료를 사야 했습니다. 결과는 훌륭했습니다. 감자 수확량이 거의 두 배로 늘었습니다.

드미트리, 51세

도면을 바탕으로 리스터 힐러를 직접 제작했습니다. 사용하기 불편해서 칼날 각도를 계속 조정해야 했습니다. 하지만 생산성이 크게 향상되었습니다. 지금은 제가 직접 만든 디스크 모델을 사용하고 있습니다.

수제 수동 감자 파종기를 만드는 것은 매우 간단합니다. 즉흥적인 방법으로 감자밭을 손으로 경작하는 것보다 이 필수 도구를 준비하는 데 약간의 시간과 노력을 투자하는 것이 더 좋습니다.
