보행형 트랙터용 힐러: 작동 원리 및 제작 방법

채소(감자나 옥수수 등)를 흙더미로 만드는 것은 까다로운 작업입니다. 괭이나 손으로 흙더미를 만들 수도 있지만, 시간과 노동력이 많이 필요합니다.

따라서 채소 재배자들은 점점 더 특수 도구, 즉 워크 비하인드 트랙터용 힐러를 사용하고 있습니다.

이 도구는 심기 위해 고랑을 파고 언덕을 쌓는 데 도움이 됩니다. 리스터, 디스크, 프로펠러 등 여러 종류가 있습니다. 이 글에서 각 도구를 올바르게 만들고 사용하는 방법을 알아보세요.

토양을 경작할 때 힐러를 사용하기 위한 규칙

먼저 경운기 자체를 준비하세요. 바퀴, 히치, 힐러를 부착하세요. 그런 다음 적절한 깊이와 각도를 설정하세요. 경운기를 평평한 지면에 놓고 힐러를 내린 후 히치에 고정하세요. 스탠드가 수직을 유지하도록 하세요. 이렇게 하면 원하는 각도를 쉽게 설정할 수 있습니다.

디스크 힐러를 사용하는 경우, 디스크 간 거리와 회전 각도(수평축 기준)라는 두 가지 매개변수를 추가로 조정해야 합니다. 또 다른 중요한 매개변수는 수직축 기준 기울기 각도인데, 일반적으로 자동으로 설정되므로 조정할 필요가 없습니다.

보행형 트랙터 바퀴의 최적 크기는 지름 0.7m, 너비 10~14cm로 간주됩니다. 이보다 큰 바퀴는 식물에 손상을 줄 수 있으므로 신중하게 선택하는 것이 중요합니다.

다음으로, 지침을 따르세요. 유일한 조언은 힐러가 흙을 너무 깊이 파거나 반대로 흙에서 빠져나오면, 스탠드를 원하는 방향으로 기울이는 것입니다. 그렇지 않은 경우, 힐러 사용 방법은 간단합니다. 한두 번 시도해 보면 초보 정원사도 장치 작동법을 익힐 수 있습니다.

자신의 손으로 워크 비하인드 트랙터용 힐러를 만드는 방법

다양한 종류의 힐러가 시중에 판매되고 있습니다. 하지만 많은 정원사들은 직접 만드는 것을 선호합니다. 네 가지 종류의 힐러를 제대로 만드는 방법을 살펴보겠습니다.

도구:

용접기;
부품을 단단하게 만드는 데 도움이 되는 가스 버너
분쇄기와 디스크 세트(절단, 연삭);
고품질 드릴 또는 드릴링 머신
가는 사람;
자물쇠 제조공의 작업대;
고정 도구, 파일 및 바이스
금속;
그림.

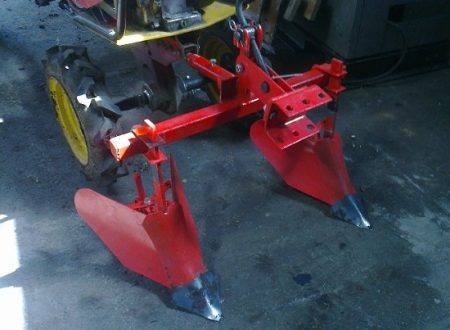

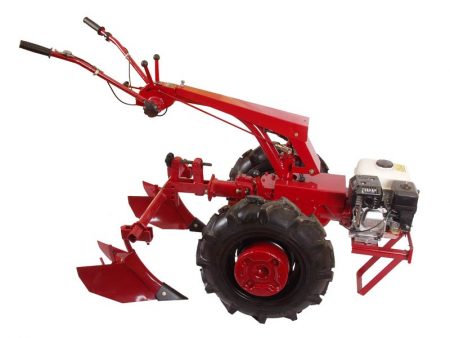

고정 및 조절 각도가 있는 리스터

리스터 힐러를 고정하는 가장 쉬운 방법은 두 개의 구부러진 금속판을 연결하여 고정하는 것입니다. 이 힐러를 만드는 단계별 지침과 도면은 다음과 같습니다.

두께가 3mm 이상인 금속판으로 바닥을 용접합니다.
두께 4mm의 강철로 브래킷을 만듭니다. 성형 후 부품을 단단하게 만드는 것이 좋습니다.
두께 5mm의 강철로 스프링을 만듭니다. 먼저 "담금질"을 한 다음 단단하게 만듭니다.
두께 8mm의 강철로 랙을 만듭니다.
날개는 두께 약 2mm의 강철로 제작되었습니다. 원하는 곡선은 어떤 템플릿을 사용해도 구현할 수 있습니다.
조인트의 각 면을 2번에 걸쳐 용접합니다.

제공된 도면을 참조하세요. 도면에는 부품에 대한 모든 정보가 포함되어 있습니다.

위와 동일한 설계를 사용하여 각도 조절이 가능한 리스터 힐러를 제작할 수 있으며, 날개와 붐 마운트만 변경하면 됩니다. 날개는 베이스에 힌지로 고정해야 합니다. 각도 조절에 필요한 붐은 힐러 후면에 있습니다.

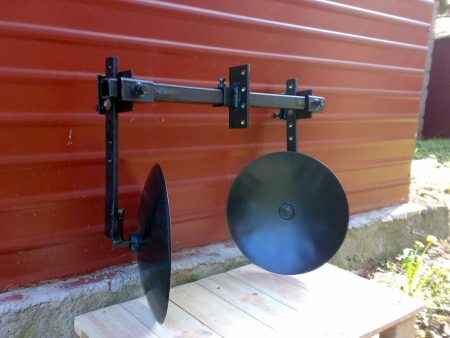

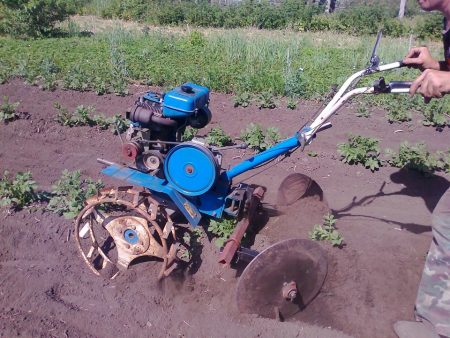

디스크 힐링

이 유형의 힐러의 설계는 다이어그램에 나와 있습니다. 다음은 몇 가지 권장 사항입니다.

집단 농장의 파종기에서 나온 오래된 커터나 낡은 원형 톱은 디스크를 만드는 데 적합합니다.
디스크는 씰이 설치된 베어링에 장착하는 것이 가장 좋습니다.
브래킷에는 볼트로 고정된 가동 요소가 장착되어야 합니다.
축에는 베어링이 필요합니다.

특히 많은 정원사들이 원형 톱 힐러를 선호합니다. 이 기계는 축에 적합한 베어링이 필요합니다. 그렇지 않으면 기계가 회전하는 대신 단순히 흙을 갈아내는 데 그치게 됩니다. 이 모델은 흙을 들어 올릴 뿐만 아니라 풀어주기도 합니다.

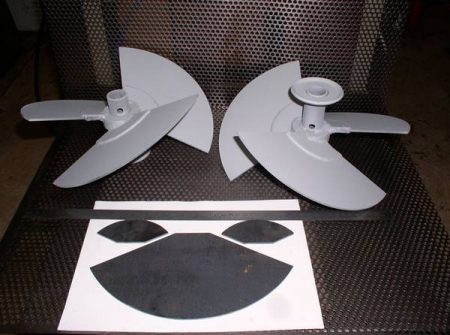

프로펠러 힐링

프로펠러 구동 힐러를 만드는 것은 꽤 쉽습니다. 틸러에 축을 끼우고 나머지 부품들을 아크 용접기로 용접하기만 하면 됩니다. 필요한 것은 고품질 금속, 용접기, 그리고 앵글 그라인더뿐입니다.

이 모델의 가장 큰 장점은 줄 사이의 흙을 풀어주고 일부는 줄 위로 다시 뿌릴 수 있다는 것입니다. 또한 별도의 조정이 필요 없으며, 부착물 사이의 간격만 조정하면 됩니다.

프로펠러 힐러의 효율적인 작동을 위해서는 각 힐링 유형에 맞는 브래킷과 블레이드가 있는 부싱을 여러 개 만드는 것이 좋습니다. 이렇게 하면 불필요한 비용 없이 다양한 원예 도구를 만들 수 있습니다.

워크 비하인드 트랙터의 힐러 메커니즘을 조정하는 방법

보행식 트랙터와 힐러의 사용 설명서는 초보자도 쉽게 이해할 수 있을 만큼 꼼꼼하게 작성되어 있습니다. 하지만 작동 중 몇 가지 어려움이 발생할 수 있습니다. 힐러 사용 방법에 대한 몇 가지 팁을 여기에서 확인해 보세요.

작업을 시작하기 전에, 바로 정원에 작업을 시작하기보다는 주변 흙 위로 힐러를 작동시켜 보세요. 이렇게 하면 기계의 성능을 확인하고 자신의 실력을 시험해 볼 수 있습니다.
작동 속도를 조심스럽게 조절하세요. 연습하는 동안 다양한 속도에서 힐러 아래의 토양이 어떻게 반응하는지 관찰하세요. 최대 효율을 달성하도록 속도를 조절하세요. 속도는 매우 중요합니다. 올바르게 선택하면 힐러가 장착된 오래되고 품질이 낮은 경운기라도 완벽하게 작동할 수 있습니다.
작업 전에 힐러와 워크 비하인드 트랙터의 무결성과 품질을 주의 깊게 점검하십시오. 작업 중 무언가가 고장 나면 주변 식물과 사람에게 심각한 피해를 줄 수 있습니다.

https://youtu.be/DHlMebQNH_Q

리뷰

보행형 트랙터용 힐러를 직접 제작한 정원사들은 온라인에서 이러한 도구의 장단점에 대해 활발하게 논의하고 있습니다. 다음은 이러한 논의의 일부 발췌문입니다.

니콜라이, 아스트라한:

아내는 늘 정원을 괭이질하곤 했어요. 그러다 손자가 보행식 트랙터를 가져왔는데, 마치 '할아버지, 이걸 써서 키우세요'라고 말하는 것 같았죠. 그래서 고민하다가 낡은 잡지에서 도면을 찾아냈고, 거기서 디스크 힐러 디자인을 발견했어요. 직접 만들었죠. 아주 간단한 기계였죠. 아내가 정원에서 쫓겨나서, 아내가 장비를 들고 감자밭에 갈 수 있도록 해먹을 설치해야 했어요. 결과는 아주 좋았어요! 흙이 깃털처럼 부드러워지고 감자가 더 잘, 더 크게 자라고 있어요. 게다가 번거로움도 덜하고 모든 게 더 즐거워졌어요. 저는 직접 만든 디스크 힐러만 3년째 쓰고 있는데, 정원이 망가지거나 망가진 적이 없어요. 그러다가 인터넷을 검색해 보니 온갖 도면을 다운로드할 수 있더라고요. 그래서 내년 봄까지 프로펠러로 구동되는 트랙터를 만들어 보려고요.

블라디슬라프, 사마라:

"리스터 쟁기 두 개를 만들었습니다. 편리하다고는 할 수 없지만, 두 쟁기의 각도를 계속 조정해야 하니 훨씬 효율적입니다. 지금은 디스크형 쟁기를 사용하고 있는데, 훨씬 더 효율적이고 편리하다고 생각합니다. 여러 종류를 사용해 보시는 게 좋을 것 같습니다. 각자 자신에게 맞는 쟁기를 찾으실 수 있을 겁니다. 예를 들어, 제 이웃은 리스터 쟁기 외에는 아무것도 사용하지 않는데, 토양과 수확량이 아주 좋습니다. 손으로 작업하는 걸 좋아하는 분들은 직접 쟁기를 만들 수도 있고, 그렇지 않은 분들은 구매할 수도 있습니다. 전반적으로 추천합니다. 아무리 간단한 쟁기라도 시간과 노력을 많이 절약할 수 있는데, 이는 복잡한 정원, 채소밭, 집을 관리할 때 매우 중요합니다."
